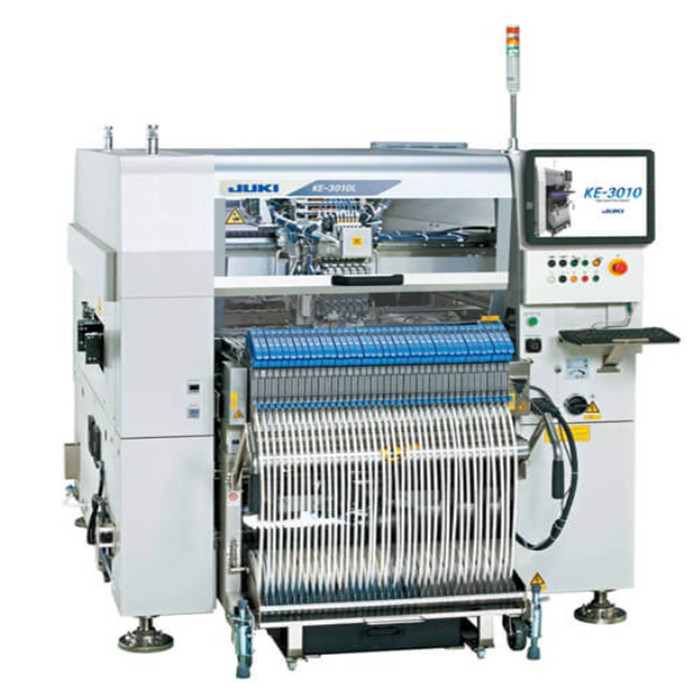

6 Düsen PWB 23500CPH SMT Chip Mounter Juki Ke-3010

Brettgröße

M-Größe (330×250 Millimeter)

L Größe (410×360 Millimeter)

L-weite Größe (510×360 Millimeter) *1

XL-Größe (610×560 Millimeter)

Anwendbarkeit zu langem PWB (L Größe) *2

800×360mm

Anwendbarkeit zu langem PWB (L-weite Größe) *2

1,010×360mm

Anwendbarkeit zu langem PWB (XL-Größe) *2

1,210×560mm

Teilhöhe

6mm

12mm

Teilgröße

Laser-Anerkennung

0402(01005) ~33.5mm

Visionsanerkennung

Standardkamera

3mm*3~33.5mm

Hochauflösende Kamera

1.0×0.5mm*4~20mm

Platzierungsgeschwindigkeit

Chip

Optimum

23,500CPH

IPC9850

18,500CPH

IC *5

9,000CPH *6

Platzierungsgenauigkeit

Laser-Anerkennung

±0.05 Millimeter (±3σ)

Visionsanerkennung

±0.04 Millimeter

Zufuhrinput

Max.160 im Falle des 8mm Bands
(auf einer elektrischen doppelten Bandzufuhr) *7

*1

L-weite Größe ist optional

*2

Anwendbarkeit zu langem PWB ist optional.

*3

Wann unter Verwendung MNVC. (Wahl)

*4

KE-3010: Wenn hochauflösende Kamera und MNVC verwendet werden. (Wahl)

*5

Effektiver Takt: Die IC-Platzierungsgeschwindigkeit zeigt einen erhaltenen Schätzwert an, wenn die Maschine 36 Komponenten QFP (100 Stifte oder mehr) oder BGA (256 Bälle oder mehr) auf a.m.-Größenbrett setzt. (CPH=number von den Komponenten gesetzt eine Stunde lang)

*6

Schätzwert, wenn MNVC verwendet werden und die Komponenten aufgehoben werden, die mit allen Düsen simultan sind.
MNVC ist Wahl im KE-3010.

*7

Wenn unter Verwendung der elektrischen doppelten Bandzufuhr EF08HD.
