Auswahl JUKI KE-2070 und Platz-Maschine Hochgeschwindigkeits-LED PWB-Fertigungsstraße bearbeitet SMD PWB Chip Mounter maschinell LED, der Maschine herstellt
Auswahl JUKI KE-2070 und Platz-Maschine Spezifikation:
| Modell | JUKI KE-2070 |
| Bedingung | Verwendet |
| PWB-Stärke | 0,40 Millimeter (Minute) -4 Millimeter (maximal) |
| Anwendbar Komponente | 0402-50mm * 50mm (CHIP, TRUNKENBOLD, BESCHWICHTIGUNGSMITTEL, MELF, QFP, VERBINDUNGSSTÜCK, PLCC) |
| Teilhöhe | 0.3mm-10.5mm. |
| Pin-Neigung (Minute) | 0.4mm |
| Teilmaße | 0.5mm * 1.0mm (Minute), 23.5mm * 23.5mm (maximal) |
| Befestigung die Geschwindigkeit (maximal) | 0,32 sek/CHIP, 1,8/sek QFP) 8000 Chip/ Stunde |
| Befestigung von Genauigkeit | ± 0.1mm/Chip (wenn Laser-Anerkennung) ± 0.09mm/QFP (Laser-Anerkennung) |
| Substratgröße Minute | 50 * 30Millimeter |
| Substratgröße Maximal | 410 * 360mm |
| Type von Komponenten | Maximal 20 * 20 Millimeter, können informiertes P 0,4 sein Millimeter BGA- und PLCC-Stift IC |
| Energie | einphasiges AC200V, 50HZ, 2.5KVA |
| Luftdruck und Luftverbrauch | 0,5 ± 0.05Mpa, 150N1/Minute |
| Maße | 1400 * 1300 * 1551 Millimeter |
| Gewicht |
1150 Kilogramm |
Die Hochgeschwindigkeitsplatzierungsmaschine KE-2070 ist für Hochgeschwindigkeitsplatzierung von kleinen und Nichtkomponentenchip-Platzierungsmaschinen und Hochgeschwindigkeitsplatzierung von kleinen Komponenten passend.
Nicht nur entspricht die Laser-Anerkennungskomponente einer breiten Palette, aber auch mit der MNVC-Wahl, kann sie die Hochpräzisionsbilderkennung von kleinen IC-Komponenten durchführen und flexible Fertigungsstraßekonfiguration stützen.
Chipkomponenten: 23,300CPH (Laser-Anerkennung/beste Bedingungen) (0,155 Sekunden/Chip) 18,300CPH (Laser recognition/IPC9850)
IC-Komponenten: 4,600CPH (Bilderkennung/, wenn MNVC-Wahl verwendet werden)
Laser-Platzierung head×1 (6 Düsen)
(Englisch 01005) Chip 0402 | 33.5mm quadratisches Element
Bilderkennung (unter Verwendung MNVC-Wahl: reflektierende/transmissive Anerkennung, Ballanerkennung)

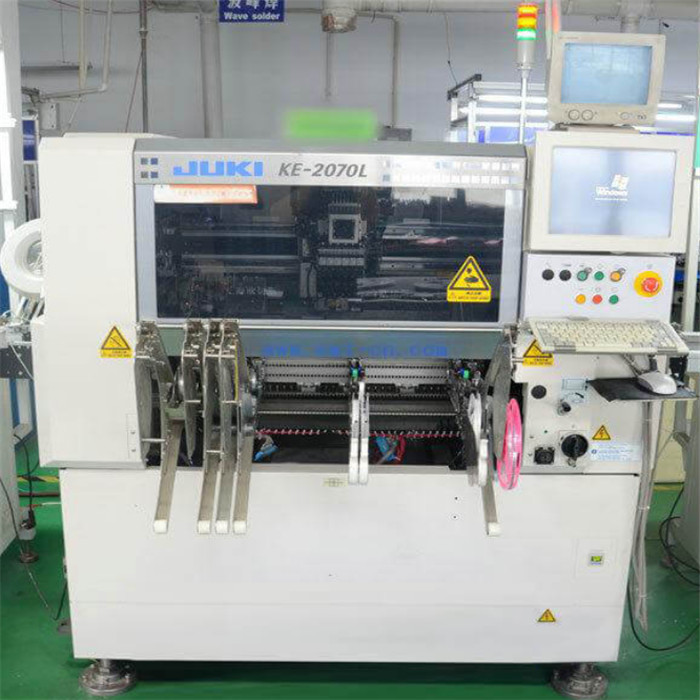

Auswahl-und Platz-Maschinenbildshow JUKI KE-2070:
