Auswahl smt JUKI KE-3020V/3020VR und Platzmaschine/führten Auswahl- und Platzmaschine/smd Auswahl und Platzmaschine
geführte Auswahl- und Platzmaschine Spezifikation:
Hochwertigere, verbesserte Produktionsleistung der universellen Platzierungshochgeschwindigkeitsmaschine KE-3020V/3020VR schneller, ununterbrochene Verbesserung von KE-Reihenprodukten, damit eine flexible Hochgeschwindigkeits- und hochwertige elektrische Fertigungsstraßestruktur erzielen.
Chipkomponenten: Chip 17,100CPH des Chips 20,900CPH (Laser-Anerkennung/beste Bedingung) (Laser-Anerkennung/basiert auf IPC9850)
IC-Komponenten: 9,470CPH (Bilderkennung/unter Verwendung MNVC)
0402 (Zoll 01005) chip~74mm-Quadratelement oder 50×150mm
KE-3020V: Laser-Platzierung Haupt-× 1 (6 Düsen) + platzierungs-Kopf × 1 (1 Düse) der hohen Auflösung Sicht
KE-3020VR: Laser-Platzierung Haupt-× 1 (6 Düsen) + 1 IC-Platzierungskopf mit FMLA (1 Düse)
Es nimmt elektrische zweigleisige Zufuhr an, die bis 160 Arten Komponenten laden kann.
MNVC ist als Standard installiert
Ununterbrochene HochgeschwindigkeitsBilderkennung
Palettenhochgeschwindigkeitsversorgungskomponenten (Wahl)
Entsprechend langem Größensubstrat (Wahl)
Entsprechend Knalldurchführung (Wahl)
Substratgröße:
M-Art Substrat (330mm×250mm)
L-artiges Substrat (410mm×360mm)
L-weite Art Substrat (510×360mm) *1
XL-Art Substrat (610mm×560mm)
Zu
Langes Substrat (L-förmige Substratspezifikation) *2,800×360mm
Langes Brett (L-weite Art Brettspezifikation) *2 1,010×360mm
Langes Substrat (XL-Art Substratspezifikation) *2, 1,210×560mm
Teilhöhe: 12mm Spezifikationen, 20mm Spezifikationen, 25mm Spezifikationen (XL-Art Substratspezifikationen)
Teilgröße: Laser-Anerkennung, (Englisch 01005) Chip 0402 | 33.5mm quadratische Komponente
Bilderkennung: Standardkamera, 3mm~74mm quadratisches Element oder 50×150mm
Hochauflösende Kameras (ganz optional): 1.0mm×0.5mm*3~48mm quadratisches Element oder 24×72mm
Bestückungsgeschwindigkeit: Chipkomponenten, beste Bedingungen: 20,900CPH
IPC9850 17,100CPH, IC Teil-*4, 9,470CPH *5
Bestückungsgenauigkeit: Laser-Anerkennung, ±0.05mm (Cpk≧1)
Bilderkennung: ±0.03mm (MNVC±0.04mm)
Bestückungsarten: bis 160 Arten
(Wandelte bis 8mm Band um (wenn eine elektrische Doppelbandzufuhr) verwendet wird) *6

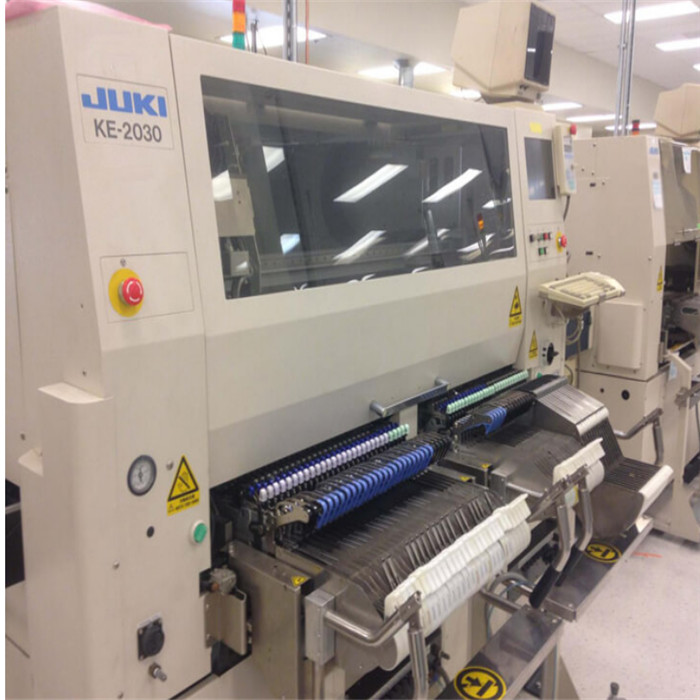

geführte Auswahl- und Platzmaschinenbildshow:
