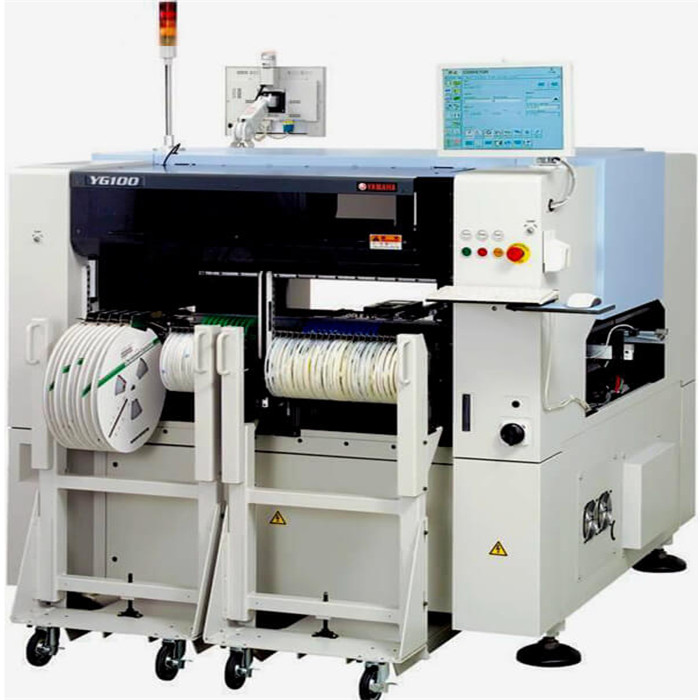

elektronische Fertigungsstraße SMT-Maschine volle automatische hohe Geschwindigkeit benutzte Auswahl- und Platzmaschine Yamaha Chip Mounter YG100
WIR sind smt Stützanbieter für smt Maschinenteile und Zufuhr der Ausrüstung .such as, Düse, Zufuhrspeicherwagen smt Spulengestell, smt fetten, Lötpastemischer, smd Zähler, thermisches Auswerteprogramm KIC, smt Band und so weiter ein.
Kann einige ursprüngliche Teile der Maschinenreparatur auch stützen.
1. Der Platzierungs-Maschine YAMAHAS YG100 die Vorteile:
Befestigung der Strecke von 01005 (Zoll) Mikrokomponenten zu 45mm Komponenten.
Entsprechend der großen Substratgröße L510xW440mm.
96 Arten große Teilvielzahl.
Fleckengeschwindigkeit: 24000 CPH (0,15 seconds/CHIP)
Befestigung von Genauigkeit: (μ+3σ) ±0.03mm/CHIP
Wiederholbarkeit (3σ): ±0.03mm/CHIP
Befestigung von PWB-Größe: L50×W50mm~L510×W440mm
Teilarten schnallen das Verpacken um: 120 Arten (bis 8mm Band umgewandelt)
2. Der Platzierungs-Maschine YAMAHAS YG100 die Parameter:
SMD-Komponenten: 0402 (Millimeter) - 45MMX45MM Komponenten BESCHWICHTIGUNGSMITTEL SOJ PLCC QFP BGA
SMD-Komponenten können gesetzt werden 100 Arten (8MM)
Mounter-Größe: L1650XW1562X1470
Spezifikation und Details Yamahas YG100 als Folgen:
1) Brettgröße: M-artig: L460xW330 | L50xW50mm/t = 0,4 | 3.0mmL-Type:
L460xW440 | L50xW50mm/t = 0,4 | 3.0mm * sATS Gebrauch: L460xW440 | L50xW50mm
2) Befestigung von Geschwindigkeit: Chip: 0,15 Sekunden/Standard der Zusätze/32mm QFP: 1,70 Sekunden/Zusätze 3)
Zustände IPC9850: 17700CPH, Chip: 0,20 Sekunden/Zusätze
4) Befestigung von Genauigkeit: Chip: ± 0.05mm (3σ)/QFP: ± 0.05mm (3σ)
5) Befestigung des Winkels: (Einheiten 0.01±180°)
6) Gestützte Komponenten: 0402 zum BESCHWICHTIGUNGSMITTEL, SOJ, 84 Stift PLCC, 0.5mm Neigung QFPBGA,
CSP31mm, 100mm Verbindungsstück, IC-Sockel.
7) Ausrüstungs-Teil-Höhe: 15mm
8) Teilidentifizierungsmethoden: digitales Multikamerasystem der Multiwinkelbeleuchtung (34 Pixel),
Multiwinkel, der gutes Visionssystem beleuchtet (79 Pixel).
9) Operations-Software: YGOS (FullLine Modus, OnLineHelp, reiche Zusätze und innere Organe)
10) Optimierungs-Software: Basisdienste (Kopf-und Zufuhr Zahlen,
Automatisch spezifiziert durch den Installateur)
11) Fernsteuerungs-Software: Ausgewählt (on-line-- und Offlinefunktionen verfügbar
12) DFV-Anschluss: (Ethernet hat Lan&RS232C)
13) Sicherheitsvorrichtung: Hauptauffahrschutzgerät in zwei Modi: SoftLimit und HardLimit.
Der CoverInterlock-Schalter wird für Kopf- und Zusammenstoßverhinderung benutzt.
14) Stromversorgung: 3-phasiger Wechselstrom 416~200V, V± 10%, 50/60Hz, 4.8kVA
15) Luftzufuhr: 5.5kg/(DryAir)/140/min
16) Größe und Gewicht: 1.650 (L) x1,562 (W) x1,850 (H) Millimeter
17) Gewicht: 1,630kg
