Reines Wasser EDIs, das Maschine für Verkauf mit Preis-Umkehr-Osmose-Maschine der hohen Qualität guter für Untertagewasseraufbereitung herstellt
skype: sensenhenhao, whastapp/wechat: +8613424013606
Sauberere Maschinen-Beschreibung SMTs PCBA:
Ausrüstungsüberblick
Dieser Wasserbehandlungsplan ist besonders für Halbleiterreinigungs-Wasserprojekt Ihre Firma bestimmt. Der Reinstwasser-Produktionswasserstein des Systems ist Sandfilter 500L/H. Quartz, Aktivkohlefilter, antiscalant Gerät und Sicherheitsfilter sind die Vorbehandlungsausrüstung, zum des Normalbetriebs des folgenden Systems sicherzustellen; zweistufiges Gerät der Umkehr-Osmose (RO) entfernt die meisten Elektrolyte im Wasser für Entsalzenausrüstung; EDI-Gerät entfernt RO-Restsalz im Wasser, doppeltes Poliermischbett, um das Salz im Wasser weiter zu entfernen, damit das produzierte Wasser die Bedingungen des Produktionswassers Ihre Firma erfüllt. Das RO-Steuergerät dieses Systems nimmt Steuerung PLC an, und die Vorbehandlung nimmt das automatische Regelventil an, das vorwärts automatisch ist und hebt waschende Operation auf.
Technische hauptsächlichindikatoren und Entwurfsanforderungen
Der Prozess und die Ausrüstung, die in dieses Programm mit einbezogen werden, sind industrielle Reinstwasserprojekte, und die Anforderungen sind, wie folgt:
1, Wasserproduktionsindex: Primär-RO-Umkehr-Osmose ≤10μS/cm; Sekundär-RO-Umkehr-Osmose ≤5μS/cm;
EDI-Produktwasser resistivity≥15MΩ·cm; Poliermischbettproduktwasser resistivity≥18MΩ·cm;
Gesamtwasserzustrom des Systems: lokales städtisches Leitungswasser ≥1T/h (Leitfähigkeit ≤800μS/cm, Härte ≤18dH)
Die abschließende Wasserproduktion des Systems: Reinstwasser 500L/H;
2, Systemkonfiguration: Vorbehandlung, zweistufige Umkehr-Osmose, EDI-System, Deoxidationsmembran, doppeltes Poliermischbett und in Verbindung stehende zusätzliche Ausrüstung.
3, Systemertrag: Umkehr-Osmose ≥ 75%, EDI-≥ 95%.
4, Betriebsart: vollautomatische Operation.
5, Wasserversorgungsmodus: Dauerleistung (24-stündige Operation).
Entwurfs-Basis
1, Entwurfsbasis: Städtisches Leitungswasser.
2, RO-Umkehr-Osmose-Zustromindexanforderungen
| Trübung | 0.5NTU |
| pH | 3-10 |
| Verschmutzungsindex | <4> | Eisengehalt | <0> | |
| Wassertemperatur | 5-400C | freies Chlor | <0> |
3, RO-Membranleistungsparameter
| 1) Standardwasserertrag eines einzelnen Dow 4040: 0.5T/H 2) Entsalzenrate: 99,8% Berstdruck: 1.05Mpa 4, ProduktWasserqualität (der Maßpunkt ist der Ausgang des reinen Wassersystems abhängig vom on-line-Überwachungsgerät) | |||
| Einzelteil | Projekt | Einheit | Produktwasserbedarf |
| 1 | Widerstandskraft (℃ 25) | MΩ.cm | ≥18 |
| 2 | aufbereitendes System | M3/H | 1 |
| 3 | Primär-RO-System | M3/H | 0,75 |
| 4 | Sekundär-RO-System | M3/H | 0,5 |
| 5 | EDI-System | M3/H | 0,5 |
| 6 | Poliermischbett-System | M3/H | 0,5 |
Ausrüstungszusammensetzung und Prozessflussbeschreibung
1, dieses System besteht hauptsächlich aus den folgenden Teilen:
1), Vorbehandlungseinheit: QuarzSandfilter, Aktivkohlefilter, Wasserenthärtergerät, Sicherheitsfilter, etc.
2), Umkehr-Osmose-Einheit: Hochdruckpumpe, zweistufiges RO-Umkehr-Osmose-System, reiner Wasserbehälter des ersten Niveaus, reiner Wasserbehälter des Zweitniveaus, pH-Regler, etc.
3), EDI und Wasserversorgungseinheit: EDI-Gerät, EDI-Wasserbehälter, variable FrequenzWasserversorgungspumpe, Startkonfigurations-Entferner, 0.22µm Membranfilter, Reduktionsmembransystem, doppeltes Poliermischbett, 0.1µm Membranfilter, 0.44µm Membranfilter, etc.
4), elektrische Steuerung und Instrumentierungseinheit: Sie wird hauptsächlich aus elektrischem Schaltschrank, Instrumentanzeigefeld, on-line-Wasserqualitätsentdeckungsanzeige, PLC-Logik Steuerung, etc. verfasst.
2, Prozessfluß und Beschreibung:
1. Systembeschreibung: Das System nimmt Steuerung PLC an. Die Ausrüstung wird mit Messgeräten ausgerüstet, die den Druck und den Fluss auf allen Niveaus intuitiv anzeigen können. PLC wird benutzt, um die Operation der Ausrüstung zu steuern, und es gibt Störungsschutz und -warnungen wie Überlastung, -überdruck und -Wasserknappheit. Die Vorbehandlung nimmt automatisches Regelventil für Wellengangoperation an.
2. Überblick über die Hauptkonfiguration des Gerätes
A) entfernen Schwebstoffe und Kolloide im Rohwasser (QuarzSandfilter)
B), wird der QuarzSandfilter benutzt, um die Schwebstoffe und die Kolloide im Rohwasser zu entfernen, damit der abfliessende Abbau<4 meets="" the="" RO="" inlet="" water="" requirements=""> SDI B) des Restchlors im Rohwasser (Aktivkohlefilter)
Zu verhindern, dass die Umkehr-Osmose-Membran verunreinigt. Absorbieren Sie organische Substanz im Rohwasser. Der Aktivkohlefilter wird mit raffinierter SHELL-artiger Aktivkohle gefüllt, die benutzt wird, um Restchlor, organische Substanz, einige Pigmente und schädliche Stoffe im Rohwasser zu adsorbieren, und den KABELJAU Verbrauch des chemischen Sauerstoffes verringert. Das System wird mit einem vertikalen FRP Filter Φ350 ausgerüstet, wird der Filter mit Aktivkohle gefüllt, ist die Höhe der Aktivkohle 800mm, ist die Höhe des Quarzsandkissens an der Unterseite 200mm, ist die Gesamtwasserproduktion 1T/h, und ein automatisches Regelventil ist konfiguriert, die Polierung automatisch zu verwirklichen. Die Schwebstoffe und die Kolloide werden direkt im Abwasser entladen;
c) verringern die Härte des Rohwassers (Wasserenthärter)
d), wegen der hohen Härte des lokalen Wassers, die Umkehr-Osmose-Membran an der Skalierung für eine lange Zeit zu verhindern, wird sie mit einem Satz des erweichenden Wassergerätes ausgerüstet. Um die Umkehr-Osmose-Membran zu schützen, stellen Sie seine Wasserqualität und Wasserqualität, sicher und dehnen Sie sein Leben aus. Das System wird mit einem vertikale Glasfaser verstärkten Plastikfilter Φ350 ausgerüstet, wird das Harz im Filter erwichen, ist die Harzfüllhöhe 800mm, ist die Gesamtwasserproduktion 1T/h, und ein automatisches Regelventil ist konfiguriert, die automatische Polierung und Regeneration zu verwirklichen, nachdem man für einen bestimmten Zeitraum gelaufen ist.
e) Abbau von Partikeln in der Vorbehandlungsrohrleitung (Sicherheitsfilter) zwecks die Partikel im Wasser und in den Rohrleitungen am Betreten des Hochdruckpumpen- und RO-Membranmoduls zu verhindern, ein spezieller Sicherheitsfilter wird als die abschließende Vorbehandlungsmethode gegründet. Ein Sicherheitsfilter ist vor dem Umkehr-Osmose-Gerät installiert. Der Sicherheitsfilter wird mit einem Kern des Polypropylens pp. von 20*5μ*3 ausgerüstet, und der Ertrag ist 1T/h. Unter normalen Arbeitsbedingungen kann der Filter für ungefähr halbes instand gehalten werden ein Monat. Wenn die Druckdifferenz zwischen dem Einlass und dem Ausgang des Filters größer als 0.1Mpa ist, muss das Filterelement ersetzt werden (weil das gefilterte Medium direkt den Abstand der mikroporösen Filtermembran einträgt, ist es schwierig, Säure und Alkali zu führen. Reinigung stellt Fluss) wieder her. Die Filterstruktur kann die Bedingungen des schnellen Ersatzes des Filterelements erfüllen.
f) stellte die treibende Kraft der Umkehr-Osmose-Membrantrennung ein (Hochdruckpumpe)
Die treibende Kraft der Umkehr-Osmose-Membrantrennung ist die Druckdifferenz, und dieser Druck wird von der Hochdruckpumpe zur Verfügung gestellt, also wird die Hochdruckpumpe eingestellt, um das Umkehr-Osmose-Zustromwasser einen bestimmten Druck erreichen zu lassen, damit der Umkehr-Osmose-Prozess durchgeführt werden kann. Das heißt, den osmotischen Druck überwinden, den Wassermoleküldurchlauf durch die Umkehr-Osmose-Membran zur Süßwasserschicht zu machen.
g) Abbau von Salzen, von Bakterien, von Verunreinigungen, von Kolloiden und von großen Molekulargewichtorganischen produkten (Umkehr-Osmose-System)

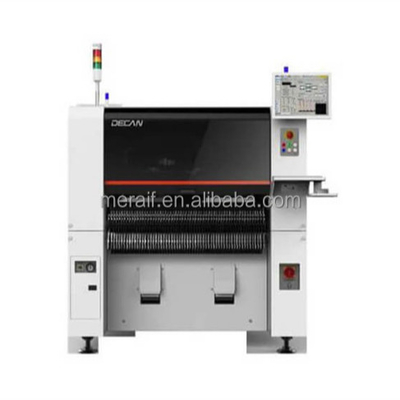

Maschinen-Bildshow SMTs PCBA sauberere:
