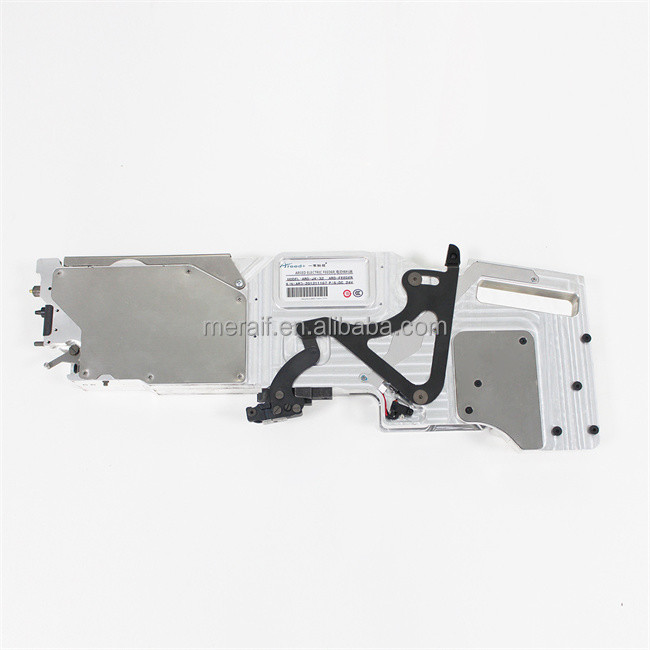

Soem-juki cf56mm Zufuhr smt Zufuhr für Auswahl- und Platzmaschine
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Wir sind smt Lösungsanbieter mehr als 16years.
Alle smt Maschinenlinie und Teile, klarere Maschinenlinie PCBA können wir Sie stützen.
Elektronische Zufuhr Soems für Reihenauswahl JUKI KE700 KE2000 FX JX KE3000 und Platzmaschine
juki cf56mm Zufuhrparameter
Anwendbare Modelle: KE700 FX-Reihe JX Reihe der Reihe KE2000 Reihe der Reihe KE3000
Alternative Zufuhr: Zufuhr CTF ATF FTF CTFR FTFR
Hauptmaterial: hochfeste Aluminiumlegierung
Positionierung von Methode: Dreistift, der die Pleuelstangeblockierung in Position bringt
Elektrische Schnittstelle: Einzelstiftkontaktschnittstelle
Spannung: DC24V
Gegenwärtig: 0.5A | MAXIMUM 2.5A.
Übertragungsverfahren: zeitweiliger Infrarotschalter
Antriebsmodus: Elektroantrieb
Fütterungsgeschwindigkeit: Neigung 68ms/pcs 4mm
Fütterungsgenauigkeit: X-Achse ±0.05mm, y-Achse ±0.05mm
Fütterungsgeschwindigkeit: 80000CPH
Laminierungswiederverwertung: hinterer Voorratsbehälter oder umwickelnder Mechanismus des Geneigtzuges
Anwendbares Paket: 8/12/16/24/32/44/56MM Standard SMT-Paket
Anwendbare Materialien: alle Materialien, die in Standard-SMT verpackt werden können
Brennstoffaufnahmemethode: der verstärkende Gurt wird nicht für die Brennstoffaufnahme gestoppt
Betriebstemperatur: Temperatur -20~65℃
Arbeitsfeuchtigkeit: Feuchtigkeit 20~90%RH, keine Kondensation
Lagertemperatur: Temperatur -40~85℃
Speicherfeuchtigkeit: Feuchtigkeit 10~95%
Tropfencrashtest: 0.5kg/cm2 des Körpers, keine Abweichung
Altern-Test: 1000 Stunden ununterbrochene Arbeit ohne Abweichung
Laufende Aufzeichnung: komplett und konsequent
Nutzungsdauer: >=20K hours.MIL-HDBK-217F (25℃)
juki cf56mm Zufuhr Anmerkungen:
Neigungs-Anzeige: Zeigt den Fütterungsabstand an
Neigungs-Änderung: Klicken Sie Toggle-Abstand an.
Abstimmen y-Dirction: Wenn sie Modus einstellen, bringen die Schlüssel langsam voran.
Richtungs-Einrichtung: Presse und Griff für 3 Sekunden und den Indikator dreht sich gelb, um den einstellenden Modus zu kommen. Klicken-Abwehr-aktuelle Position, wenn das Einstellen zwischen komplett ist.
Arbeitsindikator: Grünes Licht zeigt Normalbetrieb an; gelbes Licht zeigt die Einstellung von Status an; rotes Licht zeigt Fehlermeldung an.
Vorwärtsschlüssel: Klicken Sie den Vorwärtsknopf, der materielle Gurt voranbringt einen Schritt, lange Presse, um ununterbrochen voranzubringen an.
RESET-Taste: Wenn das ZUFUHR-Licht rot ist, klicken Sie, um zum Normalzustand wieder herzustellen.
Reverset-Schlüssel: Klicken Sie den hinteren Knopf, der materielle Streifen geht zurück ein Schritt, lange Presse an, um zurück ununterbrochen zu gehen.
Nehmen Sie Rell-Schlüssel: Presse und den Bandmotor halten, um zu arbeiten und den Bandknopf zu drücken, um in den Laminierungszufuhrbehälter bei der Fütterung automatisch zurückzuziehen.
Der Schrittmotor ersetzt den Zylinder-Antrieb der traditionellen Zufuhr, und der Präzisionskupfergang ersetzt den mechanischen Verbindungs-Antrieb. Indem er den Stift des elektrischen Kontaktes nimmt und die Stromversorgung der Sicherheit 24V anschließt, wandelt der Abschirmungssensor das Formsignal der Platzierungsmaschine in ein elektrisches Signal um und steuert die Zufuhr, um zu arbeiten.
Verbesserungsvorteil: Breite Palette von elektronischen materiellen Modellen. 8mm ist mit zwei Verpackungsmethoden von Lochstreifen kompatibel, und 1mm/2mm/4mm Schritte können mit einem Knopf geschaltet werden. Man AREED 8mm, die elektrische Zufuhr anstelle der ursprünglichen drei 8mm Zufuhren benutzt werden kann; ein AREED12mm kann anstelle 12mm und 16mm Zufuhren verwendet werden.
Präzisionsvorteil: Der Antriebsmotor läuft mit einem kleineren Umfang als der Zylinder, der die materielle Abweichung verringert, die durch Erschütterung verursacht wird. Hoch-Präzisionsfütterungsgänge werden mit Hochpräzisionsmotoren zusammengebracht, um genaues jedes Mal einziehen sicherzustellen. Der selbst-entwickelte ZUFUHR-Kalibrierer kann den X-/Ykoordinatenwert von einziehendem jedem gefangennehmen und berechnet das CA \ CP und CPK-Werte, um die Übereinstimmung der Fütterungsgenauigkeit jeder ZUFUHR zu beurteilen.
Geschwindigkeitsvorteil: Fütterungsgeschwindigkeit: Omron-Gitter-Sensor fragt schnell Maschinensignal ab, ist selbst-entwickelter Kontrollorgane-Software-Algorithmus wissenschaftlicher und angemessen, wird Schrittmotor mit Beschleunigungsgang, ZUFUHR-Fütterungsgeschwindigkeit übersteigt die Aufnahmengrenze auf Platzierungsmaschine ausgerüstet.
Zzeilenwechselgeschwindigkeit: Band oben, mit selbstständigem FilmLagerraum direkt abstreifen; Reihe Zzeilenwechsel braucht nicht, die Zufuhr auseinanderzubauen, Öffnungsanzeige des automatischen Lagers, wenn Material voll ist, verwirklicht wirklich die Funktion materiellen Änderung der ohne Unterbrechung, und Zzeilenwechsel-Leistungsfähigkeit kann bis zum mehr als dreimal erhöht werden.
Kompatibilitätsvorteil: Anwendbar auf alle JUKI-Maschinerie ZUFUHR-Plattformmaschinen auf dem Markt. Es ist bequem, leitfähige Klammern zu installieren, ohne die ursprünglichen Linien zu ändern oder zu zerstören, das einfach effektiv ist, sicher und. Nach der Änderung behindert es nicht die ursprüngliche mechanische Zufuhrposition und kann abwechselnd gleichzeitig verwendet werden.
.
Fütterungsmethode
repare Zufuhr-ladende Station, Drehung auf der suppy Energie, Bergzufuhr und Energie sicherzustellen ist eingeschaltet, Presseneigungsschlüssel, rechte Neigung zu wählen.
Bergteilband auf Halter, Durchlaufband durch Teilfütterungsführer.
Offene Bandführung, ziehen weg Abdeckungsschichtband ab und stellen sicher, dass Fördermaschine auf Stift im sprocket.secure-Sicherheitsschloß sitzt.
Führen Sie das Abdeckungsschichtband über Flaschenzug und nehmen Sie zwischen Gangzahn auf. Stellen Sie sicher, dass Band sicher Klinke auf Gang, nahe Abdeckung ist.
