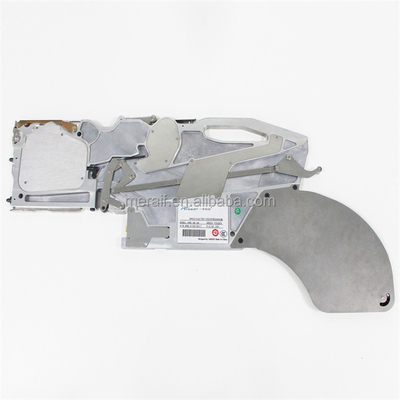

Elektronische Zufuhr Soems für Hanwha Inspektions-Reihenauswahl und Platzmaschine
elektronische Zufuhr für Hanwha-Parameter
Anwendbare Modelle: alle Modelle von Inspektions-Reihen
Alternative Zufuhr: Inspektion SME-Zufuhr
Hauptteilmaterial: Aluminiumlegierung
Positionierung von Methode: in Position bringende Doppelstiftführungsschiene, Pleuelstangeblockierung
Elektrische Schnittstelle: 5 PIN-Kontaktschnittstelle
Spannung: DC24V
Gegenwärtig: 0.5A | MAXIMUM 2.5A.
Übertragungsverfahren: Impuls
Antriebsmodus: Elektroantrieb
Fütterungsgeschwindigkeit: Neigung 68ms/pcs 4mm
Fütterungsgenauigkeit: X-Achse ±0.05mm, y-Achse ±0.05mm
Fütterungsgeschwindigkeit: 80000CPH
Laminierungswiederverwertung: hinterer Voorratsbehälter oder GeneigtzugAufwickelvorrichtung
Anwendbares Paket: 8/12/16/24/32/44/56MM Standard SMT-Paket
Anwendbare Materialien: alle Materialien, die in Standard-SMT verpackt werden können
Brennstoffaufnahmemethode: Gesamtbrennstoffaufnahme, Bandbrennstoffaufnahme
Betriebstemperatur: Temperatur -20~65℃
Arbeitsfeuchtigkeit: Feuchtigkeit 20~90%RH, keine Kondensation
Lagertemperatur: Temperatur -40~85℃
Speicherfeuchtigkeit: Feuchtigkeit 10~95%
Tropfencrashtest: Körper 0.5kg/cm2
Altern-Test: 1000 Stunden ununterbrochene Arbeit ohne Abweichung
Arbeitsfolgeplan: Komplett und konsequent
Nutzungsdauer: >=20K hours.MIL-HDBK-217F (25℃)
elektronische Zufuhr für Hanwha-Anmerkungen:
Neigungs-Anzeige: Zeigt den Fütterungsabstand an
Neigungs-Änderung: Klicken Sie Toggle-Abstand an.
Abstimmen y-Dirction: Wenn sie Modus einstellen, bringen die Schlüssel langsam voran.
Richtungs-Einrichtung: Presse und Griff für 3 Sekunden und den Indikator dreht sich gelb, um den einstellenden Modus zu kommen. Klicken-Abwehr-aktuelle Position, wenn das Einstellen zwischen komplett ist.
Arbeitsindikator: Grünes Licht zeigt Normalbetrieb an; gelbes Licht zeigt die Einstellung von Status an; rotes Licht zeigt Fehlermeldung an.
Vorwärtsschlüssel: Klicken Sie den Vorwärtsknopf, der materielle Gurt voranbringt einen Schritt, lange Presse, um ununterbrochen voranzubringen an.
RESET-Taste: Wenn das ZUFUHR-Licht rot ist, klicken Sie, um zum Normalzustand wieder herzustellen.
Reverset-Schlüssel: Klicken Sie den hinteren Knopf, der materielle Streifen geht zurück ein Schritt, lange Presse an, um zurück ununterbrochen zu gehen.
Nehmen Sie Rell-Schlüssel: Presse und den Bandmotor halten, um zu arbeiten und den Bandknopf zu drücken, um in den Laminierungszufuhrbehälter bei der Fütterung automatisch zurückzuziehen.
Der Schrittmotor ersetzt den Zylinder-Antrieb der traditionellen Zufuhr, und der Präzisionskupfergang ersetzt den mechanischen Verbindungs-Antrieb. Indem er den Stift des elektrischen Kontaktes nimmt und die Stromversorgung der Sicherheit 24V anschließt, wandelt der Abschirmungssensor das Formsignal der Platzierungsmaschine in ein elektrisches Signal um und steuert die Zufuhr, um zu arbeiten.
Verbesserungsvorteil: Breite Palette von elektronischen materiellen Modellen. 8mm ist mit zwei Verpackungsmethoden von Lochstreifen kompatibel, und 1mm/2mm/4mm Schritte können mit einem Schlüssel geschaltet werden. Man AREED 8mm, die elektrische Zufuhr anstelle der ursprünglichen drei 8mm Zufuhren benutzt werden kann; ein AREED12mm kann anstelle 12mm und 16mm Zufuhren verwendet werden.
Präzisionsvorteil: Der Antriebsmotor läuft mit einem kleineren Umfang als der Zylinder, der die materielle Abweichung verringert, die durch Erschütterung verursacht wird. Hoch-Präzisionsfütterungsgänge werden mit Hochpräzisionsmotoren zusammengebracht, um genaues jedes Mal einziehen sicherzustellen. Der selbst-entwickelte ZUFUHR-Kalibrierer kann den X-/Ykoordinatenwert von einziehendem jedem gefangennehmen und berechnet das CA \ CP und CPK-Werte, um die Übereinstimmung der Fütterungsgenauigkeit jeder ZUFUHR zu beurteilen.
Geschwindigkeitsvorteil: Fütterungsgeschwindigkeit: Der selbst-entwickelte Kontrollorgane-Software-Algorithmus ist wissenschaftlicher und angemessen. Der Schrittmotor wird mit einem Beschleunigungsgang ausgerüstet, und die Fütterungsgeschwindigkeit der ZUFUHR übersteigt die zurückfordernde Grenze der Inspektions-Zufuhr. Zzeilenwechselgeschwindigkeit: Band oben, mit selbstständigem FilmLagerraum direkt abstreifen; Reihe Zzeilenwechsel, ohne die Zufuhr, Öffnungsanzeige des automatischen Lagers auseinanderzubauen, wenn das Material voll ist, verwirklicht wirklich die Funktion materiellen Änderung der ohne Unterbrechung, und Zzeilenwechsel-Leistungsfähigkeit kann bis zum mehr als dreimal erhöht werden.
Kompatibilitätsvorteil: Anwendbar auf alle HANWHA Inspektions-Reihenplatzierungsmaschine ZUFUHR-Plattformen auf dem Markt. Kein Bedarf, die ursprüngliche Linie zu ändern oder zu zerstören, einfach, sicher und effektiv. Sie behindert nicht die ursprüngliche Zufuhrstation und kann abwechselnd gleichzeitig verwendet werden.
Fütterungsmethode
Bergband auf Halter, stellen sicher, dass Abdeckungsschichtband durch Teilfütterungsführer überschreitet.
Offenes Sicherheitsschloß, offene Bandführung.
Ziehen Sie weg Abdeckungsschichtband ab und stellen Sie sicher, dass Fördermaschine auf Stift im Kettenrad sitzt.
Presse und offenes Sicherheitsschloß, colse Bandführung und Sicherheitsschloß sicherstellen.
Führen Sie das Abdeckungsschichtband über Flaschenzug und betwwen, Gangzahn aufzunehmen. Stellen Sie sicher, dass Band sicher Klinke auf Gang, nahe Abdeckung ist.
Manuell Wind Gang aufnehmen, um Abdeckungsschichtband, überschüssiges Band des Durchlaufs zu sichern und festzuziehen in Magazin.
