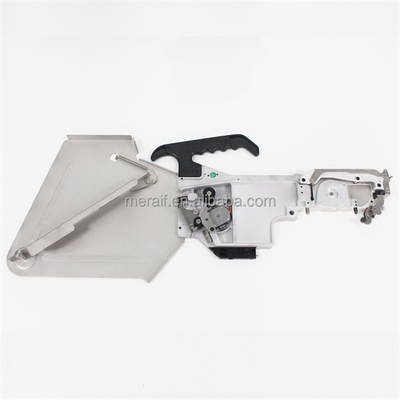

Zufuhr Soem-smt yamaha Zufuhr KJW-M1100-000 /KJW-M1100-022 FT 8*2mm
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Wir sind smt Lösungsanbieter mehr als 16years.
Alle smt Maschinenlinie und Teile, klarere Maschinenlinie PCBA können wir Sie stützen.
Elektronische Zufuhr Soems für Reihenauswahl Yamahas YV YG und Platzmaschine
Zufuhrparameter FT 8*2mm
Modell: YV-08/12/16/24/32mm
Anwendbare Modelle: Reihe Reihe YG YAMAHAS YV
Alternative Zufuhr: FV-CL FT-Rumpfstations-Zufuhr
Hauptteilmaterial: Aluminiumlegierung
Positionierung von Methode: doppelte Stiftführungsschiene, welche die Pleuelstangeblockierung in Position bringt
Elektrische Schnittstelle: Einzelstiftkontaktschnittstelle
Spannung: DC24V
Gegenwärtig: 0.5A | MAXIMUM 2.5A.
Übertragungsverfahren: Impuls
Antriebsmodus: Elektroantrieb
Fütterungsgeschwindigkeit: Neigung 68ms/pcs 4mm
Fütterungsgenauigkeit: X-Achse ±0.05mm, y-Achse ±0.05mm
Fütterungsgeschwindigkeit: 80000CPH
Laminierungswiederverwertung: umwickelnder Mechanismus des Geneigtzuges
Anwendbares Paket: 8/12/16/24/32/44/56MM Standard SMT-Paket
Anwendbare Materialien: alle Materialien, die in Standard-YMH verpackt werden können
Brennstoffaufnahmemethode: Gesamtbrennstoffaufnahme, Bandbrennstoffaufnahme
Betriebstemperatur: Temperatur -20~65℃
Arbeitsfeuchtigkeit: Feuchtigkeit 20~90%RH, keine Kondensation
Lagertemperatur: Temperatur -40~85℃
Speicherfeuchtigkeit: Feuchtigkeit 10~95%
Alterntest: 72 Stunden ununterbrochene Arbeit ohne Abweichung
Arbeitsfolgeplan: komplett und konsequent
Nutzungsdauer: >=20K hours.MIL-HDBK-217F (25℃)
Der Schrittmotor ersetzt den Zylinder-Antrieb der traditionellen Zufuhr, und der Präzisionskupfergang ersetzt den mechanischen Verbindungs-Antrieb.
Indem er den Stift des elektrischen Kontaktes nimmt und die Stromversorgung der Sicherheit 24V anschließt, wandelt der Abschirmungssensor das Formsignal der Platzierungsmaschine um
Ein elektrisches Signal wird, die Zufuhr zu steuern, um zu arbeiten erzeugt.
Verbesserungsvorteil: Breite Palette von elektronischen materiellen Modellen. 8mm ist mit zwei Verpackungsmethoden von Lochstreifen kompatibel, und 1mm/2mm/4mm Schritte können mit einem Schlüssel geschaltet werden. Man AREED 8mm, die elektrische Zufuhr anstelle der ursprünglichen drei 8mm Zufuhren benutzt wird.
Präzisionsvorteil: Der Antriebsmotor läuft mit einem kleineren Umfang als der Zylinder, der die materielle Abweichung verringert, die durch Erschütterung verursacht wird. Hoch-Präzisionsfütterungsgänge werden mit Hochpräzisionsmotoren zusammengebracht, um genaues jedes Mal einziehen sicherzustellen. Der selbst-entwickelte ZUFUHR-Kalibrierer kann den X-/Ykoordinatenwert von einziehendem jedem gefangennehmen und berechnet das CA \ CP und CPK-Werte, um die Übereinstimmung der Fütterungsgenauigkeit jeder ZUFUHR zu beurteilen.
Geschwindigkeitsvorteil: Fütterungsgeschwindigkeit: Omron-Gitter-Sensor fragt schnell Maschinensignal ab, ist selbst-entwickelter Kontrollorgane-Software-Algorithmus wissenschaftlicher und angemessen, wird Schrittmotor mit Beschleunigungsgang, ZUFUHR-Fütterungsgeschwindigkeit übersteigt die Aufnahmengrenze auf Platzierungsmaschine ausgerüstet.
Zzeilenwechselgeschwindigkeit: Band oben, mit selbstständigem FilmLagerraum direkt abstreifen; Reihe Zzeilenwechsel, ohne die Zufuhr, die Öffnungsanzeige des automatischen Lagers abzubauen, wenn das Material voll ist, die Funktion materiellen Änderung der ohne Unterbrechung und Zzeilenwechsel-Leistungsfähigkeit wirklich verwirklichend, kann bis zum mehr als dreimal erhöht werden.
Kompatibilitätsvorteil: Anwendbar auf alle YAMAHA-Maschinerie ZUFUHR-Plattformmaschinen auf dem Markt. Es ist bequem, leitfähige Klammern zu installieren, ohne die ursprünglichen Linien zu ändern oder zu zerstören, das einfach effektiv ist, sicher und. Nach der Änderung behindert es nicht die ursprüngliche mechanische Zufuhrposition und kann abwechselnd gleichzeitig verwendet werden.
