Spezifikation von Yamaha YV100II Chip Mounter
Chipsollgeschwindigkeit 0.25sec/Chip
Befestigung Strecke 1005 | qfp'sqp ‚soj'plcc (25mm) bga (0.4p)
Positionierung von Genauigkeit von Plus- oder Minus-0.08mm
PWB-Größe l460 * w250 (maximales)/l50 * w50 (Minute)
Ausrüstungsgröße l1650 * w1350 * h1810
Höchstleistung 4KVA
Ausrüstungsgewicht 1300kg
Benutztes Chip Yamahas YV100II mounter ungefähr 98 Jahre oder so Ausrüstung,
mechanische Struktur ist einfach, ein Gussrahmen, der hergestellt wird, um Haltbarkeit und Stabilität sicherzustellen,
die Strangregulierungsabteilung wird nicht, einfache Wartung erschwert. DOS Betriebssystem,
das Menü ist verhältnismäßig einfach, einfach zu benützen, ein Arbeitskopf, 8 Saugdüse,
die Größe des Materials kann bekannt gegeben werden, Sie kann eine Präzisionskamera zu installieren
verbessern Sie Platzierungsgenauigkeit. Die Sollgeschwindigkeit von 14400 Punkten pro Stunde,
die tatsächliche Produktionskapazität von ungefähr 8000, passend für kleine Serienproduktion.
Chip Yamahas YV100II mounter Parameter
1. Basiert auf der Zuverlässigkeit der grundlegenden Struktur der Hochgeschwindigkeitsmaschine
2. Schutzkomponenten des Bergs
3.0.25 Sekunden/CHIP-Hochgeschwindigkeitsmontage
4 können angebracht werden 0,5 Fuß 32mm QFP sperrend
5. Hochgeschwindigkeitsbildverarbeitung
6,2 Kameras verringern Produktionszeit
7. Eben entworfener hoher Starrheitsrahmen
8. Erhöhen Sie die Geschwindigkeit der Welle
9. Kann eine Vielzahl von Komponenten behandeln
10. Das passendste für Computer SIMM-Produktion mit verdrahtetem Kopf 8
Substratgröße: L600 * W400 (maximales)/L50 * W50 (Minute)
Substratstärke 0.4-3.0
Substrat, das rechts-links Richtung übermittelt
Befestigung Genauigkeit ± 0.1mm/CHIP von ± 0,08/QFP
Geschwindigkeit 0,25 sek/CHIP anbringen 1,7 sek/QFP
Ursprüngliche Art Bandvorlage: 100 (max, 8MM mit Umwandlung)
Tray Original: 80 Arten (TMAX, YTF-Gebrauch)
Die Ausgangsmaske von Versorgung 8-56mm Breitband, Stange, Masse, Behälter
Platzierungs-Vorlage 1005 | QFP'SQP'SOJ'PLCC (25mm) BGA (0.4p)
Energie Dreiphasen-AC220/208/230/240/380/400/416V ± 10%, 50/60HZ
Energie 4KVA
Druck über 0.55MPA, 350MIN
Maße L1650 * W1350 * H1810
Gewicht 1300KG
Fleckengeschwindigkeit 12000 (Korn/Stunde)
Gewicht 1300 (Kilogramm)

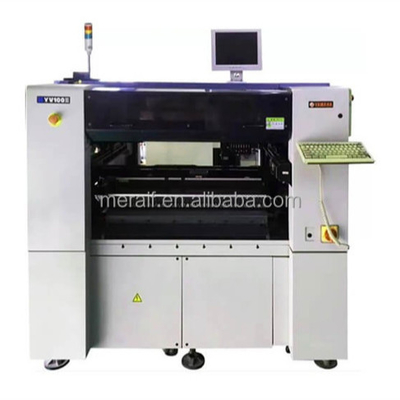

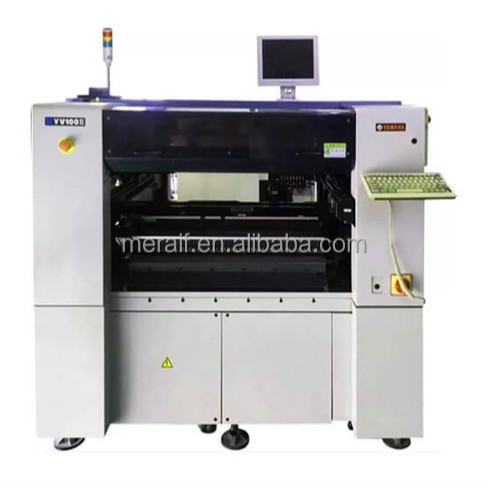

Bildshow Yamahas YV100II Chip Mounter
